產 品 說 明：
產品規格： 產品類別：拋丸機械→ Q32履帶拋丸清理機
產品介紹：該系列適用于各種中、小型鑄件、鍛件及機加工件的表面清理、除銹以及拋丸強化工藝。它適用于不同的生產規模，既可單機使用，也可多臺聯用，與連續輸送器等配套組成生產清理流水線。是大、中、小型清理工件的理想清理設備。Q32系列履帶式拋丸清理機具有設計先進、結構合理、耗能小、效率高等優點。
|
參數 Parameter |
單位 |
Q326 |
Q3210 |
QR3210 |
|
生產率Productivity |
T/h |
0.6-1.2 |
1.5-2.5 |
1.5-2.5 |
|
加料量Loading weight |
kg |
300 |
600 |
600 |
|
單件最大重量The maximum weight of one piece |
kg |
10 |
30 |
30 |
|
端盤直徑Diameter of roller |
mm |
Ф650 |
Ф1000 |
Ф1000 |
|
有效容積 Available capacity |
m³ |
0.15 |
0.3 |
0.3 |
|
拋丸量 Pill impelling volume |
kg/min |
100 |
250 |
250 |
|
除塵風量 Dedusting air volume |
m³/h |
2200 |
5000 |
5000 |
產品介紹：該系列適用于各種中、小型鑄件、鍛件及機加工件的表面清理、除銹以及拋丸強化工藝。它適用于不同的生產規模，既可單機使用，也可多臺聯用，與連續輸送器等配套組成生產清理流水線。是大、中、小型清理工件的理想清理設備。Q32系列履帶式拋丸清理機具有設計先進、結構合理、耗能小、效率高等優點。
本機是綜合國內外技術，設計開發的新產品，是一種清理效率高、結構緊湊、噪聲小、成套性好的清理設備，該機具有以下特點：
1．Q32履帶式拋丸清理機采用了懸臂離心式拋丸器，具有使用壽命長和結構簡單等特點。
2．Q32履帶式拋丸清理機采用BE型分離器，具有良好的分離效果和較高的生產率，對提高葉片有積極的作用。
3．Q32履帶式拋丸清理機采用袋式除塵器，粉塵排放濃度低于國家規定的標準，大大地改善了操作者的勞動環境。
4．Q32履帶式拋丸清理機采用耐磨橡膠履帶，減輕了對工件的碰撞及損傷情況，降低了機器的噪聲。
Q32系列是由高強度耐磨橡履帶或錳鋼履帶裝載工件，通過拋丸器將高速彈丸拋向履帶上翻轉的工件，達到清理的目的。它主要適用于鑄件、鍛件、鋁件、不銹鋼件、銅件等中小型工件的清理。拋丸室體及拋丸器的布置方式均經過計算機三維動態拋射仿真后確定，使拋出的彈丸流的覆蓋區準確的覆蓋工件表面，彈丸從工件的各個方向同時拋向工件的表面；采用耐磨夾鋼橡膠履帶，減少了對工件的碰撞、損傷現象，降低了機器的噪聲。采用風選式分離器，具有良好的分離效果和較高的生產率，減少了對耐磨件(如拋丸器葉片)的磨損；采用布袋式除塵器，粉塵排放濃度低于國家規定的標準，改善了工人的勞動環境；工件清理完畢后，履帶反轉即可實現自動卸料。采用倍受歡迎的無地坑形式，節省了地坑基礎的施工費用。
本機適合多品種、大中批量生產工件的表面除銹或拋丸強化。清理工件必須是不怕碰撞的單重在150kg以下的鑄件及熱處理件，生產的Q32履帶式拋丸機有以下優點：
1、采用德國LUOSIl公司的高拋射速度的懸臂離心式拋丸器技術，能顯著地提高清理效率、獲得滿意的清理質量，具有使用壽命長、結構簡單、故障率低等特點。
2、拋丸室及拋丸器的布置方式均經過計算機三維動態拋射仿真后確定，使拋出的彈丸流的覆蓋區準確的覆蓋工件表面，彈丸從工件的各個方向同時拋向工件的表面，能確保工件處理后不留下任何死角。
3、采用耐磨夾鋼橡膠履帶，減少了對工件的碰撞、損傷現象，機器噪聲和振動都較小，除塵器可選布袋式或者旋風式除塵器，粉塵濃度均達到國家安全標準，減少機器摩擦，使用壽命增長。
4、產品自動化水平高，節省人力，同時采用無地孔模式，減少企業費用
此類型拋丸機用途主要有：適合多品種、大中批量生產工件的表面除銹或拋丸強化，該機利用高速回轉的葉輪，將彈丸拋向滾筒內連續翻轉的工件上，達到清理的目的。它適合對各行業中的小小型鑄件、鍛件、沖壓件等進行拋丸除銹、去除氧化皮和表面強化，特別適用于不怕碰撞的零件的表面清理及強化。鑄件經過拋丸清理，加工面便于下道機械加工工序，不但可節省加工時間，而且可保護機床和刀具不受損壞；非加工面涂漆后，經久不脫，提高產品使用壽命和外觀質量。

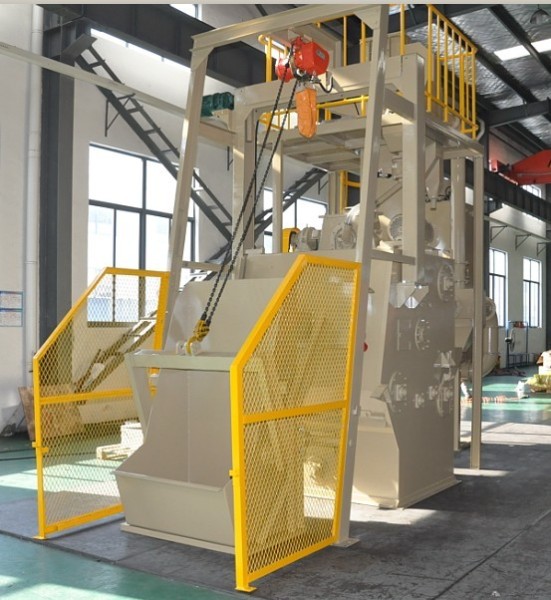

本機是采用一環形橡膠履帶形成一個工作空間，被清理工件在旋轉履帶的帶動下作連續翻轉，彈丸在拋丸器離心力作用下高速拋向履帶上連續翻滾的工件，以達到清理的目的。 本機適用于各行業中的中小鑄、鍛、沖壓件及齒輪、彈簧等的清砂、除銹、去處氧化皮和表面強化。采用翻斗式自動加料及履帶回轉自動卸料，大大減輕了工人勞動強度。新型的布袋式除塵器，使粉塵排放濃度低于國家規定排放標準，改善了勞動條件。
